Smart BMS Là Gì? Bộ Não Bảo Vệ Độ Bền 15 Năm Cho Pin Lưu Trữ ESS

Trong xu hướng chuyển dịch năng lượng xanh và tự chủ nguồn điện gia đình, hệ thống lưu trữ năng lượng ESS (Energy Storage System) ứng dụng pin Lithium Iron Phosphate (LiFePO4) đang trở thành trái tim vận hành của các căn biệt thự, villa và nhà phố hiện đại. Tuy nhiên, một khối pin lưu trữ đắt giá với hàng chục cell pin ghép nối tiếp dù có chất lượng vật liệu tốt đến đâu cũng không thể tự hoạt động an toàn nếu thiếu đi bộ não chỉ huy. Đó chính là hệ thống quản lý pin bms là gì mà các chuyên gia năng lượng luôn nhấn mạnh. Đặc biệt, sự xuất hiện của smart bms trong pin lưu trữ ess tích hợp mạch cân bằng chủ động active balancer đã tạo nên bước ngoặt vượt bậc, nâng tầm vai trò của smart bms cho pin lithium từ một bo mạch ngắt bảo vệ đơn thuần trở thành bộ điều khiển thông minh quyết định tuổi thọ bền bỉ tới 15 năm và triệt tiêu 100% rủi ro cháy nổ.

Smart BMS với mạch cân bằng chủ động Active Balancer san phẳng dung lượng từng cell, tối ưu hóa độ xả sâu DoD 90% và kéo dài tuổi thọ pin tới 6.000 chu kỳ.

1. Cấu Tạo Và Nguyên Lý Hoạt Động Của Smart BMS Trong Hệ Thống Pin ESS

BMS là viết tắt của Battery Management System (Hệ thống quản lý pin). Trong một khối pin lưu trữ ESS gia đình 48V (hoặc 51.2V danh định), 16 cell pin LiFePO4 3.2V được mắc nối tiếp (16S). Về mặt lý thuyết hóa học, các cell pin này tương đồng nhau, nhưng trên thực tế sản xuất công nghiệp luôn tồn tại dung sai vi mô về dung lượng (Ah), nội trở nội (Internal Resistance – mΩ) và tốc độ tự xả (Self-discharge rate).

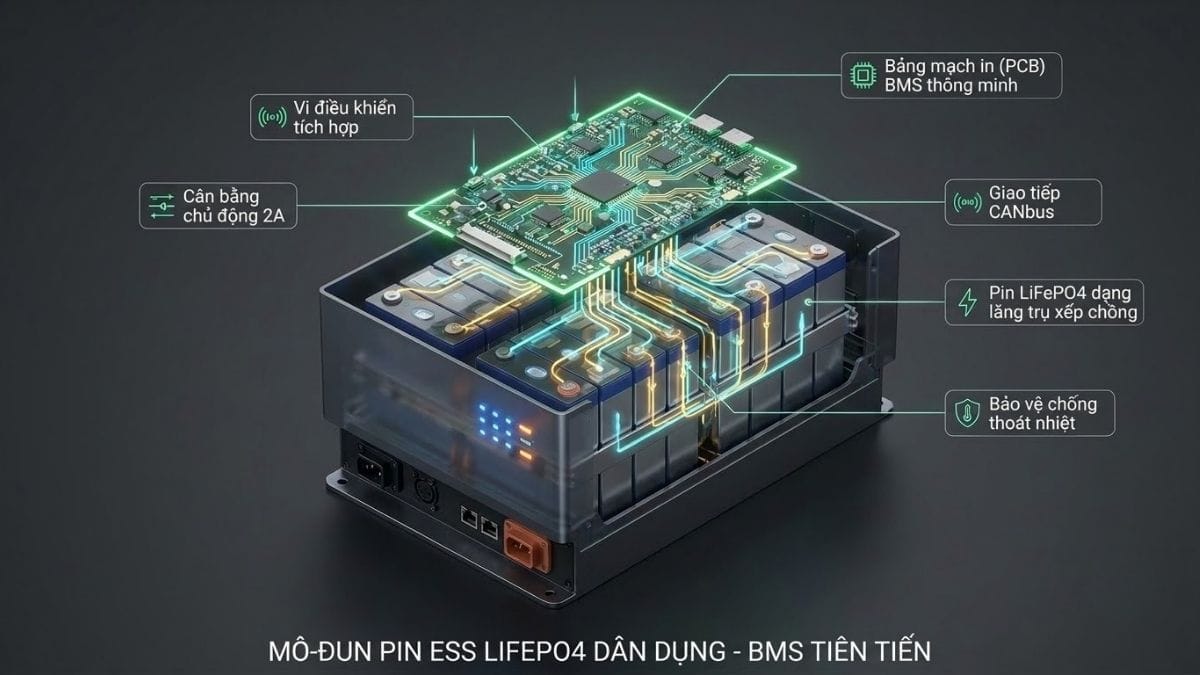

Một hệ thống smart bms trong pin lưu trữ ess đóng vai trò là một máy tính nhúng chuyên dụng giám sát toàn diện khối pin, bao gồm 4 khối kiến trúc phần cứng cốt lõi:

• Vi xử lý trung tâm 32-bit ARM Cortex & IC thu thập dữ liệu (AFE – Analog Front End): Liên tục quét và đọc điện áp của từng cell pin độc lập với tần số lấy mẫu hàng nghìn lần mỗi giây, độ chính xác tuyệt đối đạt mức ±1mV (0.001V). Đây là cơ sở để phát hiện sớm hiện tượng lệch áp cell (Cell Imbalance).
• Mạng lưới cảm biến nhiệt độ đa điểm NTC: Không chỉ đo nhiệt độ tổng thể, Smart BMS bố trí từ 4 đến 8 đầu dò nhiệt độ NTC đặt trực tiếp giữa các khoảng kẽ của từng cell pin và bề mặt phiến nhôm tản nhiệt của bo mạch Mosfet, phát hiện ngay các điểm nóng cục bộ (Hotspots).
• Mạch công tắc ngắt dòng công suất cao (Solid-State Mosfet hoặc Contactor từ tính): Có khả năng đóng cắt dòng điện tải hàng trăm Ampe trong thời gian siêu ngắn dưới 100 micro-giây (µs) khi xảy ra sự cố ngắn mạch, quá dòng xả hoặc điện áp vượt ngưỡng nguy hiểm.
• Mạch cân bằng chủ động (Active Balancing Circuit): Sử dụng cơ cấu chuyển dịch năng lượng bằng cuộn cảm hoặc tụ điện chuyển mạch, chủ động “hút” điện năng từ cell có điện áp cao nhất để “bơm” trực tiếp sang cell có điện áp thấp nhất mà không lãng phí dưới dạng nhiệt năng.

2. Bảng So Sánh Cân Bằng Chủ Động (Active Balancing) Và Cân Bằng Thụ Động (Passive Balancing)

Yếu tố công nghệ phân định đẳng cấp giữa một mạch BMS thông thường và một Smart BMS chuẩn công nghiệp chính là phương pháp cân bằng điện áp giữa các cell pin. Bảng so sánh dưới đây mổ xẻ chi tiết sự khác biệt cốt lõi:

Tiêu chí kỹ thuật	Cân bằng chủ động (Active Balancing)	Cân bằng thụ động (Passive Balancing)
Nguyên lý vận hành	Chuyển dời năng lượng: Lấy điện năng từ cell cao áp nạp trực tiếp cho cell thấp áp qua cuộn cảm DC-DC.	Đốt bỏ năng lượng: Đấu điện trở xả song song để tiêu hao năng lượng dư thừa của cell cao thành nhiệt.
Dòng điện cân bằng	Rất lớn (1A đến 2A, thậm chí 5A), san phẳng độ lệch áp mV chỉ trong vài chục phút.	Cực nhỏ (chỉ 30mA đến 80mA), hầu như không có tác dụng với các khối pin dung lượng lớn trên 100Ah.
Nhiệt lượng tỏa ra	Gần như không tỏa nhiệt (hiệu suất chuyển đổi > 92%), giữ hộp pin luôn mát mẻ, an toàn.	Tỏa nhiệt lượng rất lớn, làm nóng vỏ pin và gia tăng nguy cơ suy thoái nhiệt cho các cell liền kề.
Thời điểm kích hoạt	Hoạt động liên tục cả khi đang sạc, đang xả tải và ngay cả trong trạng thái nghỉ tĩnh (Standby).	Chỉ kích hoạt ở cuối chu kỳ sạc khi điện áp cell chạm ngưỡng cắt đỉnh (> 3.55V).
Khai thác dung lượng DoD	Tối ưu hóa dung lượng khả dụng đạt trọn vẹn 90% – 95% DoD, không bị ngắt sớm do 1 cell yếu.	Chỉ khai thác được 70% – 80% dung lượng; cell yếu chạm ngưỡng dưới sẽ ép toàn khối ngắt xả sớm.
Tuổi thọ khối pin	Đảm bảo toàn khối đạt trọn vẹn 6.000+ chu kỳ sạc xả (tương đương 15 năm vận hành liên tục).	Khối pin nhanh chóng suy thoái sau 2-3 năm (dưới 2.000 chu kỳ) do lệch áp tích tụ dần theo thời gian.

Hệ thống pin lưu trữ ESS gia đình chuẩn công nghiệp mang lại nguồn điện dự phòng an toàn, chống cháy nổ tuyệt đối và độ bền trên 15 năm.

3. Bốn Tính Năng Sinh Tử Của Smart BMS Bảo Vệ Pin Lưu Trữ Gia Đình

3.1. Bảo vệ quá sạc (Over-charge) & quá xả (Over-discharge) duy trì DoD an toàn 80% – 90%

Cell pin Lithium LiFePO4 có phạm vi hoạt động danh định rất nghiêm ngặt: điện áp cắt sạc tối đa là 3.65V và điện áp cắt xả tối thiểu là 2.50V. Nếu một cell bị sạc vượt quá 3.75V, chất điện phân sẽ phân hủy sinh khí làm phồng vỏ cell; ngược lại, nếu cell bị xả cạn kiệt dưới 2.0V, màng đồng cực âm sẽ bị hòa tan phá hủy vĩnh viễn cấu trúc hóa học.

Smart BMS thiết lập hàng rào bảo vệ kép: cảnh báo phần mềm ở mức 3.60V/2.60V và ngắt cứng phần cứng tức thời ở mức 3.65V/2.50V. Nhờ đó, độ sâu xả tải DoD (Depth of Discharge) luôn được kiểm soát trong dải vàng 80% – 90%, giúp khối pin dễ dàng vượt mốc 6.000 chu kỳ sạc xả mà vẫn giữ được trên 80% dung lượng ban đầu (EOL).

3.2. Giám sát nhiệt độ thời gian thực và ngăn chặn hiện tượng thoát nhiệt (Thermal Runaway)

Nhiệt độ là kẻ thù số một của mọi hệ thống pin lưu trữ. Khi dòng sạc xả lớn diễn ra trong thời gian dài (ví dụ khi Inverter Hybrid chạy tải nặng bật 4 máy lạnh và bếp từ cùng lúc), nhiệt trở của các điểm đấu nối busbar và cell pin sẽ tăng cao. Nếu nhiệt độ vượt quá 60°C mà không được khống chế, nguy cơ hiện tượng thoát nhiệt dây chuyền sẽ xảy ra.

Smart BMS đo đạc nhiệt độ liên tục tại 6 vị trí then chốt. Khi nhiệt độ vượt 45°C, BMS tự động kích hoạt quạt tản nhiệt biến tần; khi chạm ngưỡng 55°C, BMS gửi lệnh ép Inverter giảm dòng xả; và nếu nhiệt độ chạm 65°C, hệ thống lập tức ngắt hoàn toàn mạch điện công suất để bảo đảm an toàn tính mạng và tài sản cho ngôi nhà.

3.3. Giao tiếp CANbus/RS485 liên thông đồng bộ với Inverter Hybrid

Một khối pin lưu trữ không thể hoạt động độc lập mà phải làm việc nhịp nhàng với biến tần năng lượng mặt trời (Inverter Hybrid như Deye, Growatt, Luxpower…). Với các loại BMS thông thường không có cổng giao tiếp, Inverter chỉ có thể ước lượng dung lượng pin thông qua điện áp tổng (Voltage-based) – một phương pháp cực kỳ thiếu chính xác vì đường cong xả của pin LiFePO4 rất phẳng từ 20% đến 80% dung lượng.

Smart BMS sử dụng giao thức truyền thông chuẩn công nghiệp CANbus (Controller Area Network) hoặc RS485 Modbus để bắt tay trực tiếp với Inverter. BMS liên tục cập nhật các thông số quan trọng: dòng nạp tối đa cho phép (Charge Current Limit), dòng xả tối đa (Discharge Current Limit), trạng thái dung lượng thực tế SOC% và nhiệt độ cell. Nhờ đó, Inverter sạc xả pin với độ mượt mà tuyệt đối, không xảy ra hiện tượng sốc điện áp.

3.4. Kết nối không dây Bluetooth / Wi-Fi theo dõi SOH và SOC trên điện thoại

Toàn bộ dữ liệu vận hành bên trong khối pin được số hóa và truyền về điện thoại thông minh của gia chủ thông qua sóng Bluetooth năng lượng thấp (BLE) hoặc mạng Wi-Fi/Cloud. Người dùng có thể dễ dàng kiểm tra:

• SOC (State of Charge): Mức dung lượng điện còn lại chính xác đến từng phần trăm.
• SOH (State of Health): Tỷ lệ sức khỏe và độ thoái hóa thực tế của khối pin sau nhiều năm sử dụng.
• Biểu đồ điện áp 16 cell: Hiển thị trực quan thanh điện áp của từng cell, phát hiện ngay cell nào có dấu hiệu bất thường để kịp thời bảo trì bảo hành.

Trạm điện di động KEONIA 400W trang bị hệ thống quản lý pin thông minh bảo vệ đa tầng, hiển thị thông số sạc xả trực quan và an toàn.

4. Tiêu Chuẩn Kỹ Thuật Lựa Chọn Smart BMS Cho Hệ Thống Pin ESS Biệt Thự

Khi đầu tư hệ thống pin lưu trữ năng lượng cho dinh thự, gia chủ và các kỹ sư giám sát M&E cần thẩm định Smart BMS dựa trên các tiêu chí kỹ thuật chuẩn mực sau:

1. Dòng tải liên tục và dòng tải đỉnh (Continuous vs Peak Discharge Current): Đối với khối pin 51.2V 100Ah – 200Ah kết hợp Inverter 5kW – 10kW, Smart BMS bắt buộc phải hỗ trợ dòng xả liên tục tối thiểu 100A – 200A và dòng đỉnh ngắn hạn tối thiểu 300A (trong 1-3 giây) để chịu được dòng khởi động của máy nén điều hòa không khí và bơm nước.
2. Tích hợp sẵn mạch Active Balancer dòng lớn (từ 1A trở lên): Tuyệt đối không chọn các loại bo mạch chỉ ghi “BMS có cân bằng” nhưng thực chất là cân bằng thụ động 35mA. Dòng cân bằng quá nhỏ sẽ hoàn toàn bất lực trước khối pin dung lượng lớn, khiến pin bị chai lệch sau 2 năm.
3. Đầy đủ chứng chỉ an toàn quốc tế: Bo mạch Smart BMS và pack pin hoàn thiện phải đạt các tiêu chuẩn kiểm định an toàn pin công nghiệp khắt khe như IEC 62619 (an toàn pin công nghiệp và ESS), UN38.3 (tiêu chuẩn vận chuyển và chống sốc nhiệt) và chứng nhận tương thích điện từ CE/EMC.
4. Quy trình bảo dưỡng và kiểm tra định kỳ hàng năm: Kiểm tra siết lực các bulong kết nối cực đồng (Torque check), đo nội trở cell bằng máy đo xung chuyên dụng và hiệu chuẩn lại thông số SOC/SOH trên phần mềm quản trị của LUX-S.
