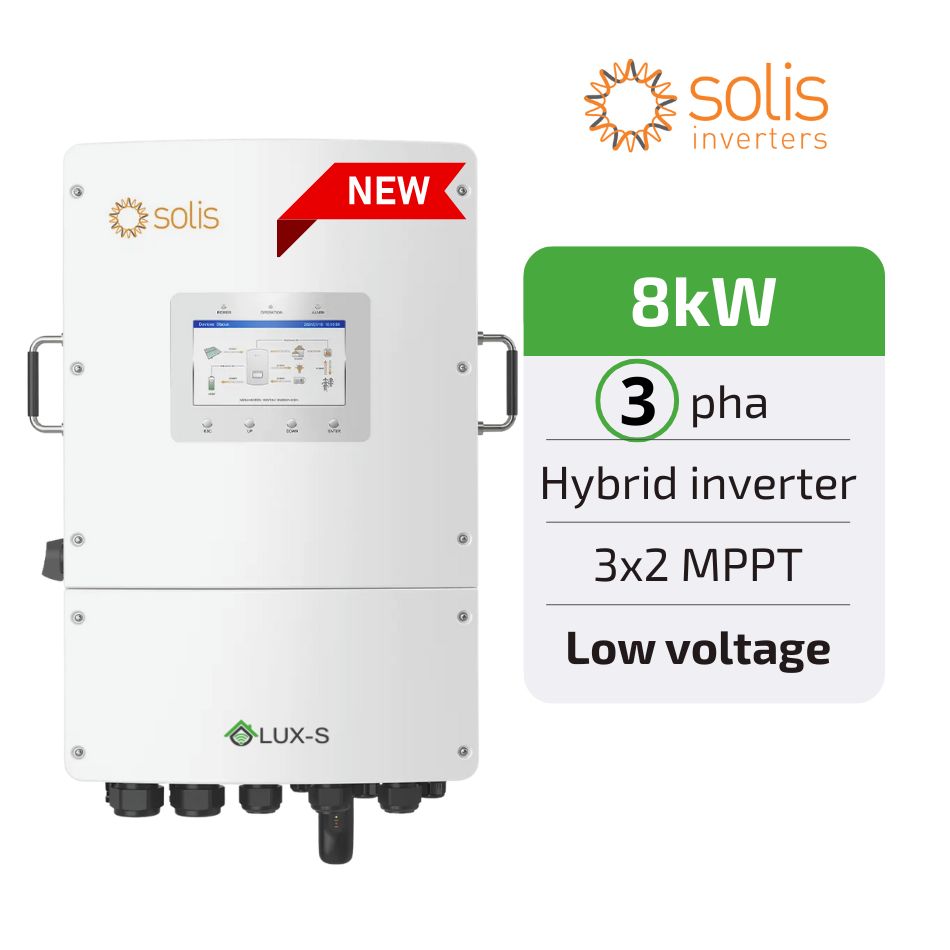

Biến tần Hybrid Solis 8kW 3 pha – S6-EH3P8K02-NV-YD-L
Giới thiệu sản phẩm
- Biến tần Hybrid Solis S6-EH3P8K02-NV-YD-L là giải pháp tối ưu dành cho hệ thống điện năng lượng mặt trời 3 pha có lưu trữ. Sản phẩm nổi bật với khả năng hoạt động linh hoạt cả khi có lưới và mất lưới, tích hợp sạc/xả pin lithium 48V, hiệu suất cao, cùng nhiều tính năng bảo vệ tiên tiến.
- Với công suất 8kW, model này phù hợp cho các hộ gia đình lớn, biệt thự, hoặc cơ sở sản xuất nhỏ có nhu cầu sử dụng điện 3 pha ổn định cả ngày lẫn đêm.
Sơ đồ hệ thống điện mặt trời Hybrid 3 Pha - Biến tần Solis
Quản lý năng lượng thông minh
- AI quản lý thông minh việc sạc và xả dựa trên biểu giá TOU (Thời gian sử dụng)
- Tích hợp liền mạch với nền tảng VPP và EMS để tối ưu hóa năng lượng tốt hơn
- Bộ điều khiển tích hợp cho máy bơm nhiệt SG
Hiệu suất cao
- Hỗ trợ tải ba pha không cần bằng lên đến 50% công suất biến tần định mức trên mỗi pha
- Công suất đầu vào 160% PV để tối đa hóa việc sử dụng năng lượng mặt trời
- Thời gian chuyển mạch < 10ms
Linh hoạt và có thể mở rộng
- Tương thích với pin lithium và pin axit chì thông dụng
- Dễ dàng mở rộng hệ thống bằng cách sử dụng kết nối song song và ACcoupling
Cấu hình đơn giản và nhanh chóng
- Màn hình LCD 7 inch mang lại trải nghiệm trực quan cho người dùng
- Hỗ trợ ứng dụng Bluetooth để thiết lập nhanh chóng và dễ dàng
Ưu điểm nổi bật
-
Công suất đầu ra 8kW – đáp ứng tốt nhu cầu sử dụng điện cao.
- Hệ thống 3 pha – phù hợp cho cả dân dụng và sản xuất nhỏ.
- Tương thích pin lithium 48V – tiết kiệm chi phí pin, dễ mở rộng.
- Chế độ hoạt động linh hoạt – hòa lưới, lưu trữ, UPS khi mất điện.
- Hiệu suất tối đa lên đến 97.5% – tối ưu chuyển đổi điện năng.
- Giao tiếp thông minh – hỗ trợ Wi-Fi/LAN/4G (tùy chọn).
-
Giám sát hệ thống qua app SolisCloud – dễ quản lý và theo dõi từ xa.
Ứng dụng thực tế
Biến tần Hybrid Solis S6-EH3P8K02-NV-YD-L là lựa chọn lý tưởng cho:
- Nhà ở sử dụng điện 3 pha với nhu cầu cao và ổn định.
- Biệt thự, khu nghỉ dưỡng, trang trại năng lượng mặt trời.
- Hộ kinh doanh, xưởng sản xuất nhỏ muốn tự cấp điện.
-
Các công trình yêu cầu dự phòng điện khi mất lưới.
Thông số kỹ thuật chính
| Model | S6-EH3P8K02-NV-YD-L |
|---|---|
| Công suất PV tối đa | 16 kW |
| Công suất PV khả dụng | 12,8 kW |
| Số MPPT/số chuỗi | 2/3 |
| Dải điện áp MPPT | 200 – 850 V |
| Dòng PV tối đa mỗi MPPT | 20 A / 40 A |
| Loại pin hỗ trợ | Lithium-ion / Ắc quy axit chì |
| Dải điện áp pin | 40 – 60 V |
| Dòng sạc / xả tối đa | 180 A |
| Công suất AC định mức | 8 kW |
| Hiệu suất tối đa | 97,5% |
| Cấp bảo vệ | IP66 |
| Kích thước (RxCxS) | 430 × 660 × 305 mm |
| Trọng lượng | 42 kg |
🔚 Lời kết
Biến tần Hybrid Solis 8kW 3 pha – S6-EH3P8K02-NV-YD-L là lựa chọn lý tưởng cho những ai đang tìm kiếm giải pháp điện mặt trời kết hợp lưu trữ ổn định, hiệu quả và lâu dài. Với hiệu suất cao, khả năng vận hành linh hoạt và tích hợp nhiều công nghệ hiện đại, thiết bị này không chỉ giúp tối ưu hóa chi phí điện năng mà còn mang đến sự an tâm khi sử dụng. Nếu bạn đang có nhu cầu xây dựng hệ thống điện mặt trời 3 pha có lưu trữ, đừng bỏ qua model Solis 8kW 3 pha – một giải pháp bền vững cho tương lai.
Hình ảnh biến tần Hybrid Solis 8-15kW – 3 pha và các chỉ dẫn cơ bản
Hình ảnh biến tần nhìn từ các phía
Sơ đồ mặt trước
Sơ đồ các cổng đấu nối
| Tên | Mô tả |
|---|---|
| 1. Công tắc DC | Công tắc ngắt DC cho hệ thống PV |
| 2. Ngõ vào pin | Ống luồn dây cho dây dẫn pin, kết nối tại đây |
| 3. Máy phát điện (GEN) | Ống luồn dây AC kết nối tới máy phát điện, kết nối tại đây |
| 4. Tải dự phòng (Backup) | Ống luồn dây AC kết nối tới tủ tải dự phòng, kết nối tại đây |
| 5. Lưới điện (Grid) | Ống luồn dây AC kết nối tới tủ điện chính, kết nối tại đây |
| 6. Ngõ vào PV | Ống luồn dây cho dây dẫn PV, kết nối tại đây |
| 7. COM4/5 | Ống luồn dây cho dây dẫn CT, kết nối tại đây |
| 8. COM2/3 | Cáp truyền thông RS485 và CAN, cũng như cáp song song nên đi qua đây |
| 9. USB Datalogger | Bộ ghi dữ liệu Solis kết nối tại đây – chỉ phiên bản USB của bộ ghi dữ liệu mới hoạt động |
| 10. Ăng-ten Bluetooth | Mở rộng phạm vi tín hiệu Bluetooth của biến tần (dùng cho cài đặt hệ thống) |
Bảng thông số kỹ thuật chi tiết
| Hạng mục | 8K | 10K | 12K | 15K |
|---|---|---|---|---|
| Đầu vào DC (Pin quang điện) | ||||
| Kích thước mảng PV tối đa được đề xuất | 16 kW | 20 kW | 24 kW | 30 kW |
| Công suất đầu vào PV tối đa có thể sử dụng | 12.8 kW | 16 kW | 19.2 kW | 24 kW |
| Điện áp đầu vào tối đa | 1000 V | |||
| Điện áp định mức | 550 V | |||
| Điện áp khởi động | 160 V | |||
| Dải điện áp MPPT | 200 – 850 V | |||
| Dòng điện đầu vào tối đa | 20 A / 40 A | 40 A / 40 A | ||
| Dòng điện ngắn mạch tối đa | 30 A / 50 A | 50 A / 50 A | ||
| Số lượng MPPT / Số chuỗi đầu vào tối đa | 2 / 3 | 2 / 4 | ||
| Pin | ||||
| Loại pin | Pin Li-ion / Ắc quy axit chì | |||
| Dải điện áp pin | 40 – 60 V | |||
| Dòng điện sạc / xả tối đa | 180 A | 220 A | 250 A | 290 A |
| Truyền thông | CAN / RS485 | |||
| Đầu ra AC (Phía lưới) | ||||
| Công suất đầu ra định mức | 8 kW | 10 kW | 12 kW | 15 kW |
| Công suất biểu kiến đầu ra tối đa | 8 kVA | 10 kVA | 12 kVA | 15 kVA |
| Điện áp lưới định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V | |||
| Tần số lưới định mức | 50 Hz / 60 Hz | |||
| Dòng điện đầu ra lưới điện định mức | 12.2 A / 11.5 A | 15.2 A / 14.4 A | 18.2 A / 17.3 A | 22.8 A / 21.7 A |
| Dòng điện đầu ra tối đa | 12.2 A | 15.2 A | 18.2 A | 22.8 A |
| Hệ số công suất | > 0.99 (-0.8 → +0.8) | |||
| Tổng độ méo sóng hài | < 3% | |||
| Đầu vào AC (Phía lưới) | ||||
| Dải điện áp đầu vào | 323 – 460 V | |||
| Dòng điện đầu vào tối đa | 18.3 A / 17.3 A | 22.8 A / 21.7 A | 27.3 A / 26.0 A | 34.2 A / 32.5 A |
| Dải tần số | 45 – 55 Hz / 55 – 65 Hz | |||
| Máy phát điện đầu vào | ||||
| Công suất đầu vào tối đa | 8 kW | 10 kW | 12 kW | 15 kW |
| Dòng điện đầu vào tối đa | 12.2 A | 15.2 A | 18.2 A | 22.8 A |
| Điện áp đầu vào định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V | |||
| Tần số đầu vào định mức | 50 Hz / 60 Hz | |||
| Đầu ra AC (Ngõ dự phòng) | ||||
| Công suất đầu ra định mức | 8 kW | 10 kW | 12 kW | 15 kW |
| Công suất biểu kiến đầu ra tối đa | 2Pn (10 giây) | |||
| Thời gian chuyển đổi dự phòng | < 10 ms | |||
| Điện áp đầu ra định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V | |||
| Tần số định mức | 50 Hz / 60 Hz | |||
| Dòng điện đầu ra định mức | 12.2 A / 11.5 A | 15.2 A / 14.4 A | 18.2 A / 17.3 A | 22.8 A / 21.7 A |
| Dòng điện đầu ra liên tục tối đa | 12.2 A | 15.2 A | 18.2 A | 22.8 A |
| Dòng điện AC đi qua liên tục tối đa | 50 A | |||
| Độ méo sóng hài điện áp | < 3% | |||
| Hiệu suất | ||||
| Hiệu suất tối đa | 97.5% | |||
| Hiệu suất Châu Âu | 97.0% | |||
| BAT sạc bằng hiệu suất PV/AC tối đa | 95.0% / 94.4% | |||
| BAT xả tới hiệu suất AC tối đa | 94.5% | |||
| Bảo vệ | ||||
| Bảo vệ chống đảo | Có | |||
| Bảo vệ quá dòng đầu ra | Có | |||
| Bảo vệ ngắn mạch | Có | |||
| Bảo vệ ngược cực DC | Có | |||
| Bảo vệ chống sét | Có | |||
| Tích hợp AFCI 2.0 | Tùy chọn | |||
| Tích hợp công tắc DC | Có | |||
| Thông số chung | ||||
| Kích thước (R x C x S) | 430 × 660 × 305 mm | |||
| Trọng lượng | 42 kg | |||
| Cấu trúc liên kết | Không cách điện | |||
| Công suất tự tiêu thụ (đêm) | < 30 W | |||
| Dải nhiệt độ môi trường | -40 ~ +60°C | |||
| Bảo vệ xâm nhập | IP66 | |||
| Độ ồn | < 65 dB(A) | |||
| Làm mát | Quạt thông minh | |||
| Độ cao tối đa | 4000 m | |||
| Tiêu chuẩn kết nối lưới | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, PEA, MEA | |||
| Tiêu chuẩn an toàn/EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 | |||
| Đặc trưng | ||||
| Kết nối DC | MC4 + terminal trục vít | |||
| Kết nối AC | Terminal trục vít | |||
| Hiển thị | LCD 7" + Bluetooth + App | |||
| Truyền thông | CAN, RS485, Ethernet, tùy chọn Wi-Fi / Cellular / LAN | |||
Bộ sản phẩm biến tần Solis 3 pha gồm những gì?
Chi tiết bộ sản phẩm và các phụ kiện đi kèm (Nguyên hộp)
